烟囱避雷针安装的要求有哪些？

烟囱避雷针安装的要求有哪些？

问：哪些建筑较易遭雷击？答：现代建筑的发展日新月异，随着新建筑材料的应用，以及高层、超高层建筑的不断出现，人们的建筑防雷意识也日渐加强，各种防雷技术也呈多元化方向发展态势。从古到今，我国发生的建筑雷击事故不胜枚举。认识雷击事故的规律非常重要，只有掌握了规律，防雷设计才能取得良好的效果。在雷雨天，天空的雷云与地面上的物体各带不同的电荷，当电荷积累到一定的程度，就会产生电场畸变而发生落地雷击。但如果地上某处没有足够强大的上行先导，则雷电是不会打到该处的。

一般来说，湖、塘、河边的建筑易遭到雷击，高大突出的建筑以及金属顶建筑也易引来雷电光顾，电视公用天线、旗杆、高大古树也常会引来天外之灾。这些区域和建筑应该是重点防雷区。

问：建筑物防雷设施有哪些？

　　答：建筑物防雷设施包括对直击雷、侧击雷和感应雷的防护三大部分，直击雷是雷电击中建筑物的天面部分；侧击雷是指雷电击中建筑物的天面以下部分，地面以上的部分；直击雷、侧击雷防护设施主要是保护建筑物本身不受损害，以及减弱雷击时巨大的雷电流沿建筑物泄入大地时，对建筑物内部空间产生的各种影响；感应雷则是当雷云发生自闪，云际闪，云地闪时，在进入建筑物的各类金属管，线上产生的雷电脉冲，感应雷的防护设施是对这种雷电脉冲起限制作用，从而保护建筑物内各类电器设备的安全。

　建筑物防雷设施如果缺少这三大部分的某一部分，就叫建筑物防雷能力先天不足，必将留下永久性的雷击隐患，对建筑物内人员生命和财产（尤其是通信、计算机、程控电话、电视、音响等使用MO8器件的现代化设备）安全构成严重威胁。

　　建筑物防雷系统是由避雷针、避雷网（带）或混合组成的接闪器，主体结构的柱、梁、板钢筋或外接引下线组成的引下装置，及利用基础自然接地体（桩基、地梁、承台或底板钢筋）或人工接地体组成的接地装置合成，整个建筑形成一个法拉第笼，将雷电流引入大地。

问：设计和安装防雷装置应注意什么问题？

　　答：建筑物防雷要有整体观念。所谓整体观念是指设计和安装防雷装置时，对建筑物的内外都要有整体观念。这里的建筑内外不单是指内部防雷装置和外部防雷装置。

　　建筑物内的整体观念是指设计和安装时，要对内部防雷装置和外部防雷装置做整体的统一的考虑；建筑物外的整体观念是指对一个院落、一个小区以及附近的环境要做全面的防雷规划，同时还不能违反小区规划的要求。例如：所安装的避雷针杆塔是否影响小区的美观，所用的避雷针、避雷带或避雷网是否与建筑物的立面相配以及低矮建筑物能否由高大建筑物或高大烟囱上的避雷装置所保护等等。对接地装置也要综合统一考虑，例如，相距较近的建筑物能否共用接地体，地下管网能否用接地体的一部分，以及能否在一个大院或小区内为将来综合共用接地装置创造等电位连接的条件等等。

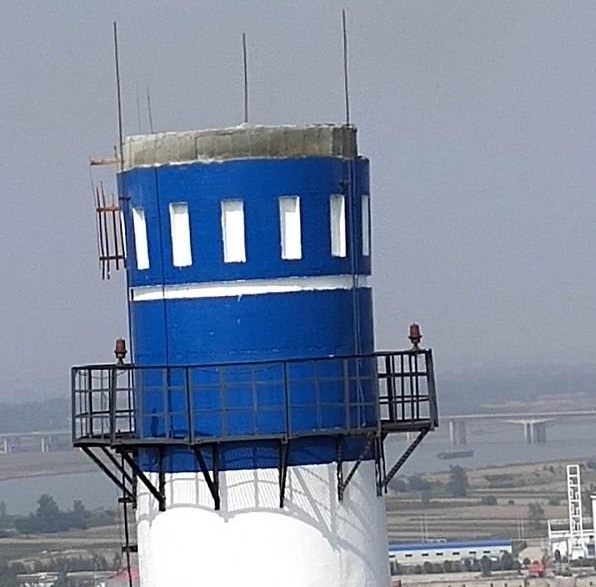

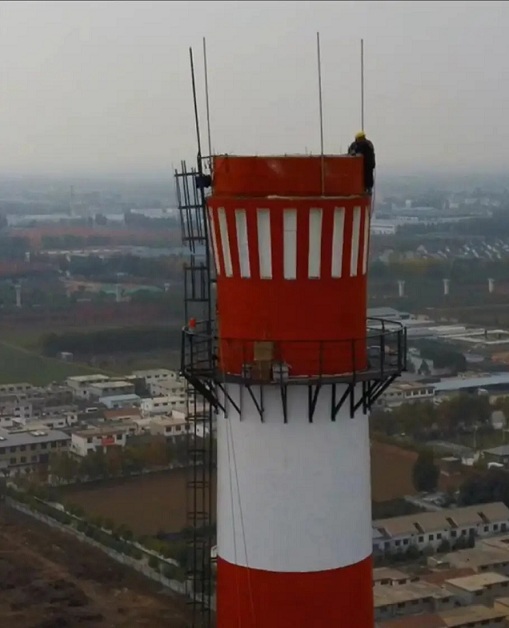

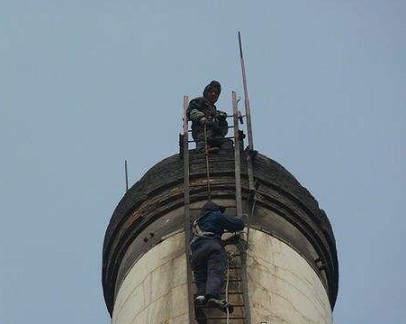

避雷针的安装要求有哪些？避雷针通常采用镀锌圆钢或镀锌钢管制成（一般采用圆钢），上部制成针尖形状。所采用的圆钢或钢管的直径不应小于下列数值：

(1)针长Im以下：圆钢为12mm；钢管为16mm。(2)针长1—2m:圆钢为16mm;钢管为25mm。(3)烟囱顶上的针：圆钢为20mm。

避雷针较长时，针体可由针尖和不同管径的钢管段焊接而成。

避雷针一般安装在支柱（电杆）上或其他构架、建筑物上。

避雷针必须通过引下线与接地体可靠联接。

避雷针（线、带）的接地除必须符合接地的一般要求外，还应遵下列规定：

(1)避雷针（带）与引下线之间的连接应采用焊接。

(2)装有避雷针的金属简体（如烟囱），当其厚度大于4mm时，可作为避雷针的引下线，但筒底部应有对称两处与接地体相连。

(3)独立避雷针及其接地装置与道路或建筑物的出人口等的距离应大于3m。

(4)独立避雷针（线）应设立独立的接地装置，在土壤电阻率不大于100n．m的地区，其接地电阻不宜超过10fl。

(5)其他接地体与独立避雷针的接地体之地中距离不应小于3m。

(6)不得在避雷针构架或电杆上架设低压电力线或通信线。

避雷针及其接地装置不能装设在人、畜经常通行的地方，距道路应3m以上，否则要采取保护措施，与其他接地装置和配电装置之间要保持规定距离，地面上不小于5m，地下不小于3m。

屋顶上装设多支避雷针时，两针之间距离不宜大于30m;屋顶上单支避雷针的保护范围可按60。保护角确定。众所周知，雷电具有极大的破坏性。每年雷击造成的人员伤亡和财产损失，仅次于水灾而大于其它任何灾害。 雷电灾害所涉及的范围几乎遍布各行各业。尤以大规模集成电路为核心组件的测量、监控、保护、通信、计算机网络等先进电子设备广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其它现代生活的各个领域，这些电子设备普遍存在着对暂态过电压、过电流耐受能力较弱的缺点，暂态过电压很可能造成电子设备的损害或产生误操作，从而造成更大的经济损失和社会影响。

防直击雷

　 现代防直击雷设施的主要构造是由接闪器（避雷针、避雷带、避雷线、避雷网、金属屋面等）、引下线（金属圆条、扁条、钢筋、金属柱等）和接地装置组成。

防感应雷

　 感应雷防护措施是限制、阻塞雷电脉冲沿电源线或数据、信号线进入设备，从而保护建筑物内各类电器设备的安全。内部防雷主要由浪涌保护器（SPD防雷器）、屏蔽系统、等电位连接系统、共用接地系统、合理布线系统等组成。

　 安装防雷器是分流感应雷电流和限制浪涌过电压的有效措施，可分为电源防雷、信号防雷和天馈防雷：屏蔽

屏蔽是防止任何形式电磁干扰的基本手段之一。就是用金属网、箔、壳或金属管等导体把需要保护的对象包围起来，使闪电的电磁脉冲波从空间入侵的通道全部截断。所有的屏蔽套、壳均要接地。屏蔽的目的，一是限制某一区域内部的电磁能量向外传播，二是防止或降低外界电磁辐射能量向被保护的空间传播。等电位连接

等电位连接是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来，并最后与等电位连接母排相连，其目的在于消除防雷空间内各金属部件及各（信息）系统相互间的电位差。

接地系统

　 接地是分流和泻放直击雷和雷电电磁干扰能量最有效的手段之一，也是电位均衡补偿系统基础。目的是使雷电流通过低阻抗接地系统向大地泄放，从而保护建筑物、人员和设备的安全。将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、等电位连接带、设备保护地、交直流工作地、屏蔽地、防雷地、防静电地等连接在一起形成的共用接地系统。

一、闪电的形成：

在正常的状况下，大气中的电荷分布是呈现平衡的状态，当云层聚集的时候，云层里的正负电荷便会分开，因而在大气中形成极大的电场。当电场达到10KV/m时，放电现象便在云层中展开，形成向下的前导电荷。当雷电云层内部形成下行先导时，闪电电击便开始了。这前导电荷会在短短几微秒内以二个步级方式到达地面，任何位于其下的物体产生了一个上行的先导，此上行先导向上传播一直到与下行先导会合，此时闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第1个上先先导决定了闪电电击的地点。

二、产品的工作原理：

THUN提前预放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。

雷雨云在大气中所形成的强大的电场是避雷针的电力来源，而避雷针的离子发生顺便是利用这些能量，所以并不需要外接电源。当雷云电荷集聚时，雷云与大地之间会产生极大的场强，在雷电形成之前可达到KV/M的级别，THUN提前预放电避雷针外部有六根感应电极，避雷针接地后，它们的电压和主针尖端形成强烈的电压差，迅速电离附近空气，形成电晕现象，并产生大量带电粒子。同时THUN产品内部带有离子发生器，会形成高压脉冲，在附近大气中产生大量带电离子，这两套系统产生的离子在雷电场的作用下迅速向上移动，雷云和避雷针之间的绝缘距离缩短，所以相较于其他位于避雷针保护区内的物体，避雷针会提前放出向上的前导电荷。这个前导电荷于是与向下的前导电荷结合，而避雷针成为闪电的最佳触发点。

三、产品特点：

1、 在同等条件下，比普通避雷针的保护范围更大。

2、 由于THUN产品带有双离子发生系统，

3、 所以比普通的ESE型避雷针性能更好。

4、 落雷点更准确

5、 免维护，无需外接电源。

6、 当雷电形成时才会自我激活，完全主动式提前放电。

7、 符合UL、NFPA780、LPI-175等国际标准。
