航空障碍灯安装施工工艺标准

摘自《建筑工程施工工艺标准》——目录13  建筑物景观照明灯、航空障碍标志灯和庭院灯安装：

1 适用范围

建筑物景观照明灯、航空障碍标志灯和庭院灯安装适用于建筑物、构筑物的装饰照明安装工程；适用于航空障碍标志灯安装工程。

烟囱安装航空障碍灯-安装规范

2 引用标准

建筑电气工程施工质量验收规范（GB50303-2002）

建筑电气通用图集（92DQ-6）

建筑安装分项工程施工工艺规程第四分册（DBJ  01-26-96）

3 施工准备

3.1 设备及材料要求

3.1.1 灯具的型号、规格必须符合设计要求和*标准的规定。所有灯具应有CCC认证及产品合格证。

3.1.2 灯具的外形、灯头应符合以下规定：

3.1.2.1 灯具及其配件齐全，无机械损伤、变形、涂层剥落、灯罩破裂、灯箱歪翘等缺陷；

3.1.2.2 除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头；

3.1.2.3 灯头的绝缘外壳不破损和漏电。

3.1.3 照明灯具使用的导线电压等级不应低于交流500V，其*小线芯截面应符合表1要求。

表1        线芯*小允许截面（mm2）

      铜芯软线    铜          线    铝          线

照明用灯头线(室外)    1.0    1.0    2.5

3.1.4 对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的导电部分对地绝缘电阻值大于2MΩ，内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2，橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于0.6mm。

3.1.5 因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本标准和相关技术标准规定，才能在施工中应用。

3.1.6 依法定程序批准进入市场的*灯具，除符合本标准规定外，尚应提供安装、使用、维修和试验要求等技术文件。 3.1.7 进口灯具：除符合本标准规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。

3.1.8 槽钢：垂直彩灯悬挂挑臂采用不小于10#的槽钢。端部吊挂钢索用的吊钩螺栓直径不小于10mm。

3.1.9 钢丝绳：悬挂钢丝绳直径不小于4.5mm，底把圆钢直径不小于16mm。

3.1.10 瓷接头：应完好无损，所有配件齐全。

3.1.11 支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。

3.1.12 灯卡具：塑料灯卡具不得有裂纹和缺损现象。

3.1.13 其他材料：螺栓、螺母、垫圈、弹簧、铅丝、灯架、灯口、灯泡、灯管、电容器、熔断器、软塑料管、线卡子、灯罩、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。

3.2 主要机具

3.2.1 红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。

3.2.2 手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。

3.2.3 活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。

3.2.4 台钻、电钻、电锤、兆欧表、万用表、工具袋、工具箱、高凳。

3.3 作业条件

3.3.1 自建筑物引出的电源管线及支架、预埋件，应在建筑施工中预埋，规格、尺寸应符合设计要求。

3.3.2 影响灯具安装的模板、脚手架拆除；对可能造成污损的建筑装修工程应全部结束。。

3.3.3 导线绝缘测试合格。

3.3.4 高空安装的灯具，安装前进行地面通断电试验，合格后方可安装。

4 操作工艺

4.1 工艺流程：

检查灯具→安装灯具→灯具接线→安全检查→通电试运行

4.2 灯具检查：

4.2.1 根据灯具的安装场所检查灯具是否符合要求：

4.2.1.1 建筑物顶部彩灯采用有防雨性能的专用灯具，灯罩要拧紧；

4.2.1.2 垂直彩灯采用防水吊线灯头；

4.2.1.3 霓虹灯专用变压器采用双圈式，所供灯管长度不得大于允许负载长度，露天安装的有防雨措施；

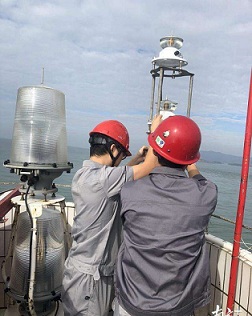

4.2.1.4 航空障碍灯的选型根据安装高度决定：低光强障碍标志灯(距地面60m以上装设时采用)应为恒定光强的红色光，其有效光强大于1600cd。高光强障碍标志灯(距地面150m以上装设时采用)应为白色光，其有效光强随背景亮度而定；

4.2.1.5 庭院灯的接线盒或熔断器盒，盒盖的防水密封垫完整；

4.2.1.6 除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头。

4.2.2 灯内配线检查：

4.2.2.1 灯内配线应符合设计要求及有关规定，且霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压大于15kV的高压绝缘电线；

4.2.2.2 穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡；

4.2.2.3 灯箱内的导线不应过于靠近热光源，并应采取隔热措施；

4.2.2.4 使用螺灯口时，相线必须压在灯芯柱上。

4.3 灯具安装：

4.3.1 建筑物景观照明灯具安装的要求：

4.3.1.1 每套灯具的导电部分对地绝缘电阻值大于10（２）ＭΩ。

4.3.1.2 在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面２.5m以上。

4.3.1.3 金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。

4.3.1.4 灯具构架应固定可靠，地脚螺栓拧。
