烟囱避雷针的安装要求有哪些？

烟囱避雷针的安装要求有哪些？

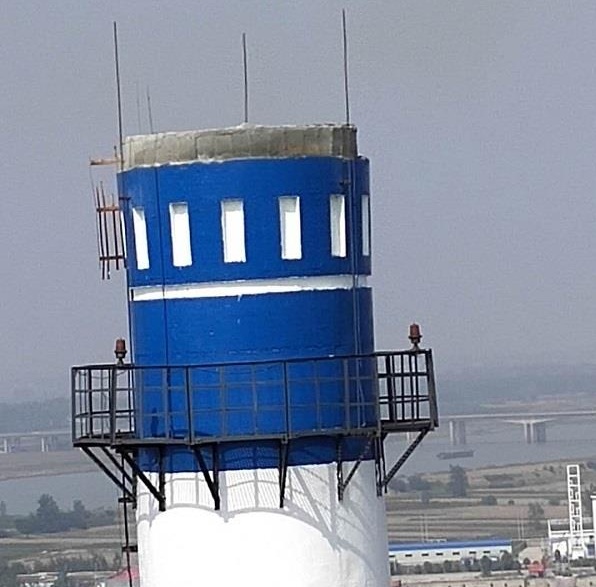

避雷针通常采用镀锌圆钢或镀锌钢管制成（一般采用圆钢），上部制成针尖形状。所采用的圆钢或钢管的直径不应小于下列数值：

(1)针长Im以下：圆钢为12mm；钢管为16mm。(2)针长1—2m:圆钢为16mm;钢管为25mm。(3)烟囱顶上的针：圆钢为20mm。

避雷针较长时，针体可由针尖和不同管径的钢管段焊接而成。

避雷针一般安装在支柱（电杆）上或其他构架、建筑物上。

避雷针必须通过引下线与接地体可靠联接。

避雷针（线、带）的接地除必须符合接地的一般要求外，还应遵下列规定：

(1)避雷针（带）与引下线之间的连接应采用焊接。

(2)装有避雷针的金属简体（如烟囱），当其厚度大于4mm时，可作为避雷针的引下线，但筒底部应有对称两处与接地体相连。

(3)独立避雷针及其接地装置与道路或建筑物的出人口等的距离应大于3m。

(4)独立避雷针（线）应设立独立的接地装置，在土壤电阻率不大于100n．m的地区，其接地电阻不宜超过10fl。

(5)其他接地体与独立避雷针的接地体之地中距离不应小于3m。

(6)不得在避雷针构架或电杆上架设低压电力线或通信线。

避雷针及其接地装置不能装设在人、畜经常通行的地方，距道路应3m以上，否则要采取保护措施，与其他接地装置和配电装置之间要保持规定距离，地面上不小于5m，地下不小于3m。

屋顶上装设多支避雷针时，两针之间距离不宜大于30m;屋顶上单支避雷针的保护范围可按60。保护角确定。众所周知，雷电具有极大的破坏性。每年雷击造成的人员伤亡和财产损失，仅次于水灾而大于其它任何灾害。 雷电灾害所涉及的范围几乎遍布各行各业。尤以大规模集成电路为核心组件的测量、监控、保护、通信、计算机网络等先进电子设备广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其它现代生活的各个领域，这些电子设备普遍存在着对暂态过电压、过电流耐受能力较弱的缺点，暂态过电压很可能造成电子设备的损害或产生误操作，从而造成更大的经济损失和社会影响。

防直击雷

　 现代防直击雷设施的主要构造是由接闪器（避雷针、避雷带、避雷线、避雷网、金属屋面等）、引下线（金属圆条、扁条、钢筋、金属柱等）和接地装置组成。

防感应雷

　 感应雷防护措施是限制、阻塞雷电脉冲沿电源线或数据、信号线进入设备，从而保护建筑物内各类电器设备的安全。内部防雷主要由浪涌保护器（SPD防雷器）、屏蔽系统、等电位连接系统、共用接地系统、合理布线系统等组成。

　 安装防雷器是分流感应雷电流和限制浪涌过电压的有效措施，可分为电源防雷、信号防雷和天馈防雷：屏蔽

屏蔽是防止任何形式电磁干扰的基本手段之一。就是用金属网、箔、壳或金属管等导体把需要保护的对象包围起来，使闪电的电磁脉冲波从空间入侵的通道全部截断。所有的屏蔽套、壳均要接地。屏蔽的目的，一是限制某一区域内部的电磁能量向外传播，二是防止或降低外界电磁辐射能量向被保护的空间传播。等电位连接

等电位连接是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来，并最后与等电位连接母排相连，其目的在于消除防雷空间内各金属部件及各（信息）系统相互间的电位差。

接地系统

　 接地是分流和泻放直击雷和雷电电磁干扰能量最有效的手段之一，也是电位均衡补偿系统基础。目的是使雷电流通过低阻抗接地系统向大地泄放，从而保护建筑物、人员和设备的安全。将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、等电位连接带、设备保护地、交直流工作地、屏蔽地、防雷地、防静电地等连接在一起形成的共用接地系统。

一、闪电的形成：

在正常的状况下，大气中的电荷分布是呈现平衡的状态，当云层聚集的时候，云层里的正负电荷便会分开，因而在大气中形成极大的电场。当电场达到10KV/m时，放电现象便在云层中展开，形成向下的前导电荷。当雷电云层内部形成下行先导时，闪电电击便开始了。这前导电荷会在短短几微秒内以二个步级方式到达地面，任何位于其下的物体产生了一个上行的先导，此上行先导向上传播一直到与下行先导会合，此时闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第1个上先先导决定了闪电电击的地点。

二、产品的工作原理：

THUN提前预放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。

雷雨云在大气中所形成的强大的电场是避雷针的电力来源，而避雷针的离子发生顺便是利用这些能量，所以并不需要外接电源。当雷云电荷集聚时，雷云与大地之间会产生极大的场强，在雷电形成之前可达到KV/M的级别，THUN提前预放电避雷针外部有六根感应电极，避雷针接地后，它们的电压和主针尖端形成强烈的电压差，迅速电离附近空气，形成电晕现象，并产生大量带电粒子。同时THUN产品内部带有离子发生器，会形成高压脉冲，在附近大气中产生大量带电离子，这两套系统产生的离子在雷电场的作用下迅速向上移动，雷云和避雷针之间的绝缘距离缩短，所以相较于其他位于避雷针保护区内的物体，避雷针会提前放出向上的前导电荷。这个前导电荷于是与向下的前导电荷结合，而避雷针成为闪电的最佳触发点。

三、产品特点：

1、 在同等条件下，比普通避雷针的保护范围更大。

2、 由于THUN产品带有双离子发生系统，

3、 所以比普通的ESE型避雷针性能更好。

4、 落雷点更准确

5、 免维护，无需外接电源。

6、 当雷电形成时才会自我激活，完全主动式提前放电。

7、 符合UL、NFPA780、LPI-175等国际标准。
