一、工程概述:  为了便于监测燃煤锅炉烟气排放情况，贵公司决定在其120m烟囱高度的25米处向下(即H=25m)安装烟气在线检测平台上下用：旋转梯25m；并将烟烟囱爬梯平台护网除锈防腐。根据双方观察现场，结合本公司多年来的施工技术及经验现提出如下施工方案。施工顺序→钢构件加工成型、防腐（底漆一道）→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱爬梯护网除锈、防腐→平台旋转梯整体防腐。

二、旋转梯施工措施：

1、墙板制作：用25×40×8钢板作托架及支撑，主间距为300mm；踏板间距为800mm；栏杆立柱为100×40×5的钢管；上边框采用100×40×5的钢管，框中间用40×4扁铁。平台钢构件制作完成后涂刷防锈底漆二遍。

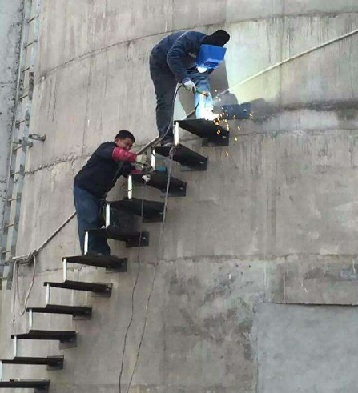

 2、安装：根据烟囱外壁的尺寸用φ20×20的膨胀螺丝在安装平台的地方先安装墙板支撑点（作为旋转梯的固定点），间距为300mm；然后将踏板焊接组成，再焊接立柱，扶手，护栏安装，使烟囱旋转梯安装形成一连体座；这样就形成一整座旋转梯。

三、烟囱爬梯护网平台防腐：

 1、烟囱爬梯、平台护网防腐：首先，对其进行认真清扫除锈，扫尽表面积尘；其次，对已翘皮、脱落部分用铲刀等专用工具铲除干净，然后用滚筒人工涂刷防腐漆3遍。

四、技术措施：

1、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，烟囱安装旋转梯施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。
