西宁烟囱安装旋转梯施工技术要求及质量保证措施

西宁烟囱安装旋转梯施工技术要求及质量保证措施

烟囱旋旋转梯工艺繁琐，造型复杂，基础框架不论是用混凝土或钢架制做都一定要非常精准，贴面的曲线弧度要自然，不能有曲度的突然变化。高难度的安装要求，则需要有经验丰富的专业人员进行安装。

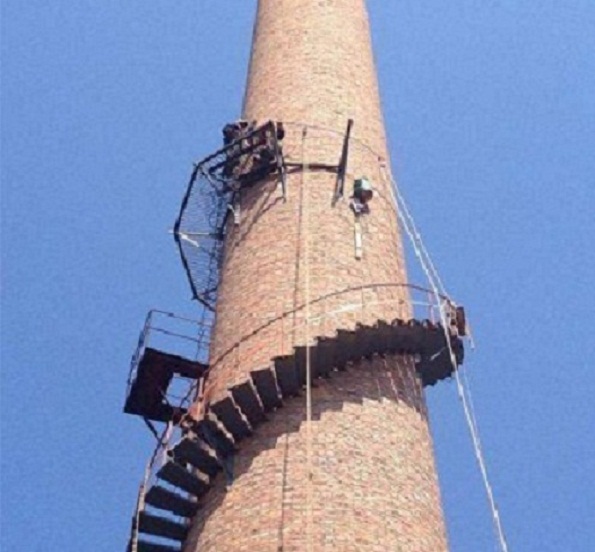

烟囱旋转梯设计安装工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ20的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。烟囱旋转梯安装施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

  一、烟囱安装旋转爬梯技术要求

　　1、根据烟囱纸图进行下料制作,制作时应注意钢材规格型号,不得发生误差,并认真与原图核对,进行标注以便安装。

　　2、焊接时,焊缝应饱满,不能出现假焊漏焊等现象。

　　3、制作完毕后进行分类堆放,并标明安装位置。

　　4、安装前先进行除锈,用防锈漆底漆涂刷一遍。

　　5、旋转梯安装时应保持整体美观。

　　6、安装结束后对已破坏的底漆保护层进行补刷,再涂刷面漆二遍。

　  二、烟囱安装旋转爬梯组织管理

　　1、根据本工程的特点,依托我悦华公司雄厚的施工技术和施工经验,调集精兵强将,认真做好各项准备工作,保质、保量地完成该项目的施工任务。

　　2、以项目经理为第一责任人,建立质量体管理组织体系树立以质量为生命的第一指导思想。

　　3、实行节点控制考核制度,以总进度计划来指挥调度各方面和各个环节,各施工班组对项目部编制的施工计划要及时反馈工程进度情况,以利于统一指挥统一安排。

　　4、施工技术是保证工程质量的优良前提,在施工方案的指导下,提供技术保证措施,强化全员的质量意识,严格遵循施工规范,执行操作规程,依据相关的施工工艺技术方案来指导施工,编制科学的施工程序,以分层流水作业,合理交叉施工,安全文明达到缩短工期的目的。

　　三、烟囱安装旋转爬梯保证质量措施

    1、强化该项目经理为首的质量管理领导小组。

　　2、质检员全过程进行跟踪指导,并作记录。

　　3、原材料进场必须有厂址、厂名、产品合格证和质量保证书。

　　4、以优质工程为目标,实行奖罚制度。

  　5、举行定期不定期的质量检查,发现问题及时报项目部制定整改方案。

　　6、每道工序结束后,申请建设单位检查合格后,再进行下道工序的施工.

　　7、严格按照《烟囱工程及验收规范》GBJ78—85、《钢结构工程施工及质量验收规范》GB50212—2002和《钢结构防腐蚀施工及验收规范》进行施工。

　　8、旋转梯安装首先检查各构件数量、质量与制作偏差,发现问题及时整修,然后刷油漆并分别编号,再进行安装。

　　9、安装时应注意,安装标高,横向排列位置要准确。

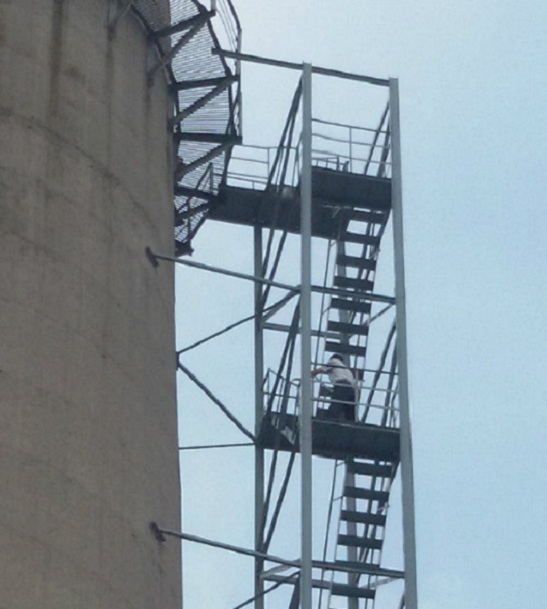

    烟囱安装平台梯子

　　四、烟囱安装旋转爬梯安全措施

　　1、建立该项目经理为第一责任人的安全管理体系。

　　2、高空作业人员必须经医务部门检查身体合格,并经劳动部门培训考试合格后持证上岗。

      3、进入施工现场必须载好安全帽,登高作业人员系好安全带。

　　4、严禁酒后带病作业。

　　5、起重设备应有专人负责,严禁非起重人员操作。

　　6、使用电源必须安装漏电保护器。

　　7、烟囱施工时在烟囱底部操作台和卷扬机之间须安装电铃和指示灯作联系信号。

　　8、对于安全绳、限位器在施工中必须经常检查,以防失灵。

　　9、当遇雷电、大风时,所有登高作业暂停。

　　10、在施工区域设定警戒线,并悬挂警示牌。

　　11、安全监督员现场监督施工,发现违章及时制止纠正.烟囱爬梯工程安全技术条件和施工规范。

　五、烟囱安装旋转爬梯安全技术条件

　　1.1、引用标准GB 3251.3 《高空安装固定式工业防护栏杆安全技术条件》GBJ 310 《钢结构工程施工与验收规范》。

　　1.2、烟囱安装制作旋转梯技术要求。

  　(1)烟囱安装的钢直梯应采用性能不低于Q240-A·F的钢材。

　　(2)高空安装烟囱爬梯工程中的梯梁应采用不小于60×60×5角钢或60×10扁钢。

　　(3)爬梯直棍则要使用不小于Φ20的圆钢,间距宜为300mm等距离分布。

　　(4)爬梯的支撑应采用角钢、钢板或钢板组焊成T型钢制作,埋设或焊接时必须牢固可靠。

　　(5)如果高空安装烟囱爬梯工程安装的是无基础的钢直梯,则要一定要注意对于爬梯两端的焊接,确保焊接饱满,不存在任何漏焊虚焊的现象存在。

　　(6)高空安装烟囱爬梯工程钢直梯每级踏棍的中心线于建筑物或设备外表面之间的净距离不得小于210mm。

　  (7)高空安装烟囱爬梯工程侧进式钢直梯中心线至平台或屋面的距离为400~600mm,梯梁于平台或屋面之间的净距离为200~280mm。

   (8)如果高空安装烟囱爬梯工程中烟囱的爬梯总高度超过3000mm时,则要在爬梯的上部安装护笼,护笼的尺寸一般满足如下要求:下端距基准面为1800~3000mm,护笼上端高出基准面应与GB 3251.3中规定的护栏高度一致。 作者：悦华高空公司 https://www.bilibili.com/read/cv17046855/ 出处：bilibili

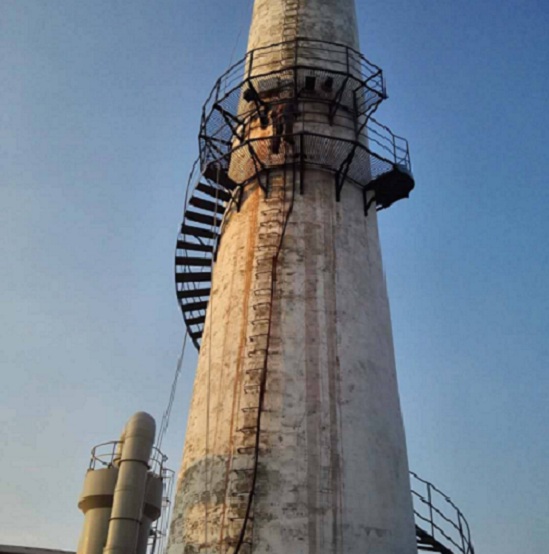

烟囱旋转梯安装的各种施工步骤

一、安装烟囱旋转梯的各种施工步骤：备料→切割→焊接制作→除锈防锈。

二.烟囱安装平台的物料切割：参考工厂提供的安装烟道原图，由技术员计算出全套爬梯所需的材料，并结合图纸上的尺寸，由操作工切割下料，技术员全程指导。

三.烟囱安装旋转梯制造安装：綜合我单位这么多年来对旋梯和平台工程施工的充足工作经验和单位现场实际情况，采取以下工程施工措施：

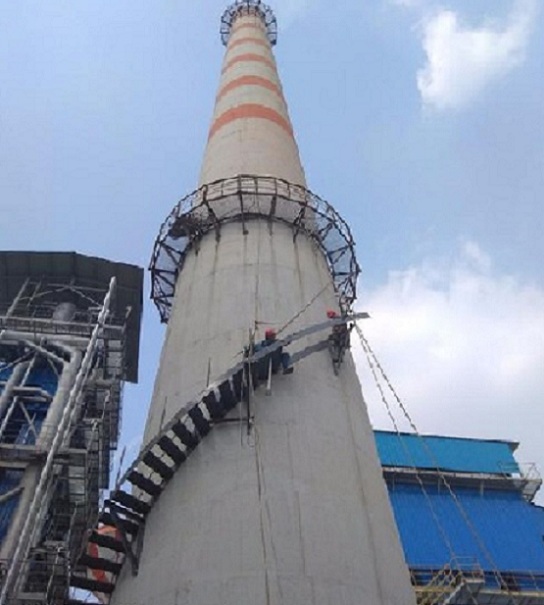

1.采用专业技术无搭脚手架.高悬吊特殊工艺作业.新技术工程施工。以“人工攀爬作业”结合保险带、白棕绳等必要的高空吊具为主，进行焊接安装工程施工。

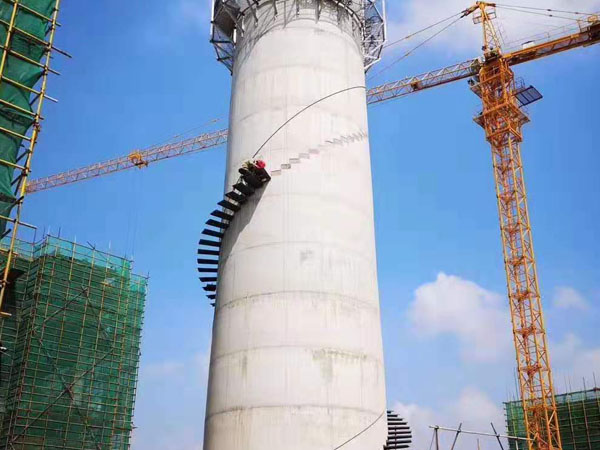

2.烟囱筒体由下向上依次焊装，将第一块踏步板焊在筒后面，然后按第一块板为作业平台依次向上焊装。另外备有两台焊机，一台负责焊接安装的脚踏板，另一台负责焊接栏杆与加强焊。

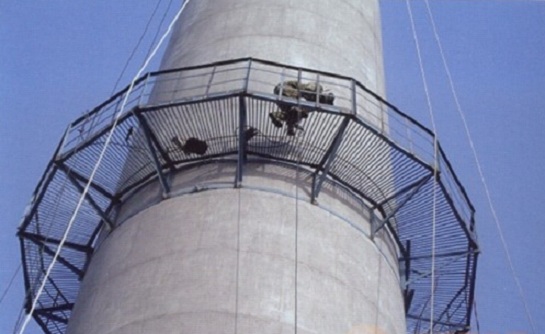

3.焊接混凝土烟囱安装平台时，先将平台三角支承用膨胀螺栓固定于烟囱筒体上，再铺焊台板。

4.安装烟囱爬梯踏板.平台和护栏等焊接部位的防锈漆和防腐漆。

5.安装烟囱旋梯时，还要注意旋转的高度和角度，以防尺寸有偏差。

对120米烟囱身从下向上依次焊接安装，将第一块踏步板焊接在囱身后，就依第一块板为作业平台依次向上逐步焊接安装。同时准备两台焊机，一台焊接负责焊接安装踏步板，另一台负责焊接栏杆及加固用。在焊接安装平台时，先将平台三角支撑焊接固定在囱身，后再铺焊平台板。对踏步板、平台及栏杆等焊接处进行油漆防腐。

采用烟囱刷漆的方法，先涂底漆一道，要求将底漆稍加稀释后，使之能更好地附着在钢材表面，并在涂刷时往复3至5次，以增加涂料涂层的附着力。对边角、孔隙等部位先进行预涂，然后对大面积部位进行涂装，以保证漆膜的外观及质量 。待第一道底漆表面干燥后，即涂第二道底漆，常温下涂装间隙为4小时。

我公司施工队，将严格按照厂方的施工现场标准化管理规定的内容及相关文件进行布置及管理，并提出文明施工目标：争创标准化文明施工校板工地。
