一、施工组织设计

1.工程概况：

工程名称：烟囱安装50.22mZ型钢折梯

建设单位：河南华能热电有限公司

工程范围：从烟囱正负零处向上交替安装50米“Z”字梯至第一层平台

工程地址：河南华能热电有限公司厂区内

承包方式：包工包料

2.施工措施

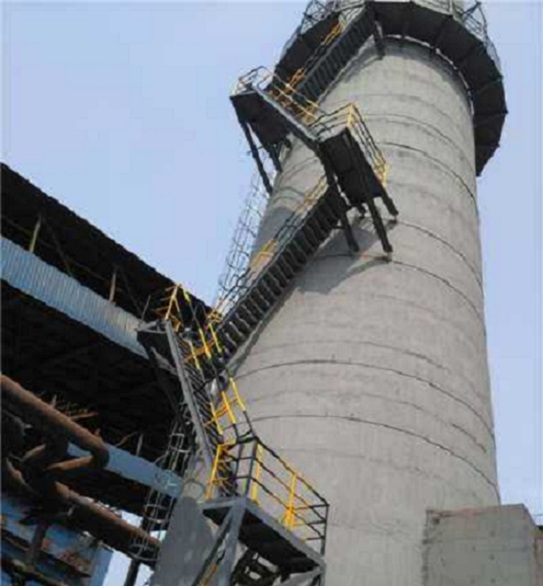

（1）、整座“Z”字梯由十层扶梯、转身平台10座、每层踏步梯24节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上。

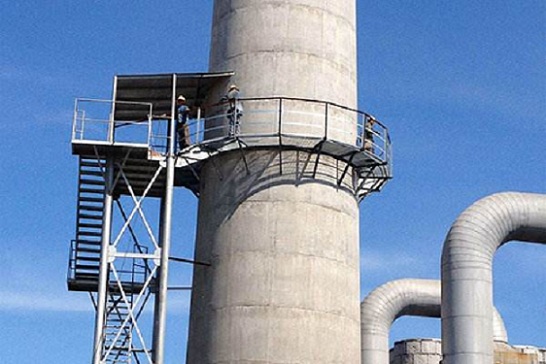

（2）、转身平台安装：将转身平台的托架与支撑在立柱上焊接牢固，接图焊接其它托架及支撑，形成转身平台。

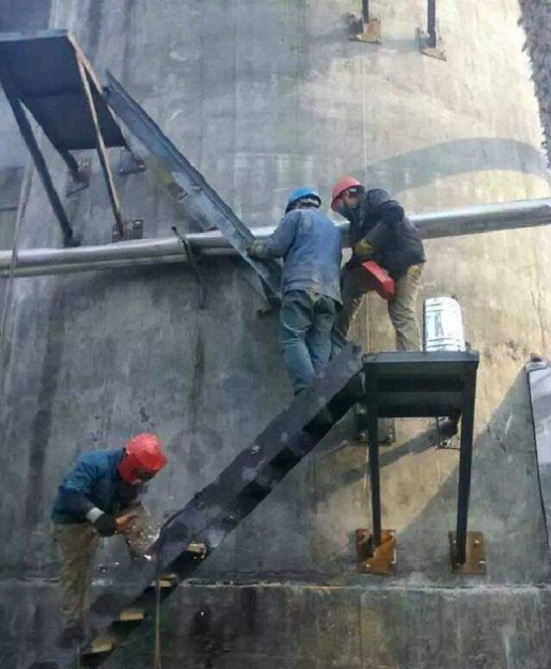

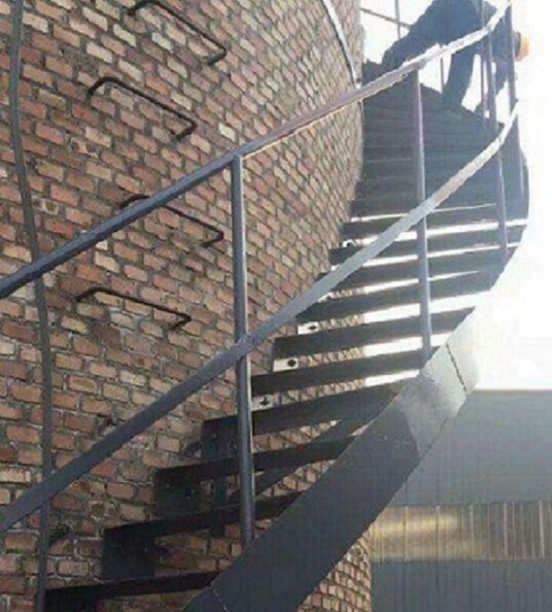

（3）、踏步梯安装：转身平台安装完毕，接图纸设计在上下两个平台之间先进行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，最后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。

（4）、平台扶梯整体防腐（二底二面）。

3.烟囱安装转梯施工顺序

基础及预埋件施工——安装立柱——焊接平台——走梯焊接——铺板成型——栏杆焊接安装——扶梯、平台整体防腐（包括烟囱爬梯平台）。

4.烟囱安装转梯技术措施：

（1）、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

5.质量保证措施：

（1）、我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工程及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。

（2）、扶梯钢构件制作

①、所有操作人员必须严格按技质、安全交底内容执行，要求焊接人员必须持证上岗。

②、焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。

③、此钢构件制作完成后需进行除锈，要求除锈后涂上底漆，油漆采用人工涂刷，要求保证油漆的漆膜厚度满足设计要求。

④、当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。

（3）、扶梯钢构件安装

①、钢结构吊装过程严格执行《GB50205-95钢结构施工及验收规范》及《GB50221-95钢结构工程质量检验评定表标准》。

②、开工前必须对钢构件外形尺寸、焊接质量进行复验合格后方可施工。施工前必须进行技术交底。

③、施工时特殊工种上岗人员必须有劳动局颁发的上岗证书，施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。

（4）、“Z”字梯、平台、爬梯护网等钢构件防腐

①、整体“Z”字梯钢结构安装验收合格后，应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净，焊接部位补涂防锈底漆。

②、工程所用的钢材油漆材料进场必须持有《生产许可证》、《产品质量检验证明单》、《产品合格证》，并对产品根据编码密码进行真伪认证。

③、油漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数指配制，配漆、调漆必须由专业人员进行，认真阅读、弄清、弄懂产品说明书，严格配比比例，掌握好调漆浓度。调漆必须使用专用容器、专用工具，调漆量应严格跟踪当日的施工用量，当日调漆当日用完。施工完的油漆表面不得出现针孔、裂纹、脱落、漏涂。涂膜光滑平整，不准有流淌、刮痕、翘皮。

④、涂刷油漆每道间隔时间不少于12小时，经甲方代表同意后方可实施下道油漆工序，油漆表面要求色调一致，涂刷均匀，不得漏涂，无流挂现象。

6.施工安全措施：

（1）、烟囱安装转梯安全防护措施：

①、该工程坚持“安全生产，责任重于泰山”的指导思想，实行“安全第一，预防为主”的方针，建立以项目经理为安全施工总负责；专职安全员专门负责，各施工组兼职安全员，具体负责的安全施工管理系统。

②、所有施工人员，必须认真遵守安全施工有关规程和业主方的各项厂规厂纪，并通过厂方安监部门的培训学习，考核合格后，方可参加施工。

③、所有烟囱安装转梯施工工人员必须持有高空悬吊作业《特殊工种操作证》上岗，严格按照高空作业规范操作施工。

④、建立健全安全施工规章制度，并严格执行施工“安全协议”的各项条例。厂方安监部门对违反施工安全行为和人员有权处理、处罚。

⑤、进行施工前，首先划设好安全施工区域，用围栏或有醒目安全标志的绳索、围设好安全施工区域，设立多块“高空作业”警示牌，未经许可非施工人员，严禁进入施工现场。

⑥、烟囱安装转梯施工人员进入施工现场必须穿好劳动防护用品，戴好安全帽，登高作业必须系好安全带、安全绳，实行双保险。

⑦、该工程施工所需水、电源，必须经甲方指定的专用现场检修水、电源处搭接。

⑧、该工程施工的机具、起吊绳索，必须检验合格后方可进入工地，使用过程中要求定期、不定期的检查，发现有异立即更换。

⑨、起吊钢构件时，提升或下隆要平稳，避免紧急制动或冲击。专人指挥，信号清楚、响亮、明确，严禁违章操作。构件安装后必须检查其质量，确实命案可靠后方可卸扣。每天工作必须达到安全部位，方可收工。

⑩、施工人员操作时使用的小工具应放入工具包中，随人员上、下，操作使用时，一端用绳索固定好。

⑾、严禁高空抛物、掉物，对铁渣块等施工垃圾做到当日完工、当日清理清扫，做到工完料清。

(2)、消防措施

①、贯彻执行“预防为主，消防结合”的工作方针。

②、施工现场各作业面，电缆线、控制柜等应指定防火安全责任人，并配备足够的防火器材。

③、施工中使用的易燃易爆物（油漆涂料等）应严格按有关安全要求进行管理存放。

④、对施工人员进行有关防火、防爆等知识的学习和培训。

⑤、施工区域应严禁吸烟，并设牌警告。

（3）、施工安全用品管理

①、施工使用的安全用品（起吊绳索、座式登高板、安全带等）应建立管理台帐，并进行编号，标识管事。

②、安全用品应定期进行检查、检测经检定不合格品不得使用。

③、材料吊运遇到大风天气，应停止作业。

④、随时接受当地主管安全部门的检查和验收工作。

（4）、施工用电安全管理

①、有专人管理施工用电，负责施工现场用电维护和接电工作。

②、施工用电配电箱应有安全检查部门认可的标准配电箱。

③、直埋式临时用电电缆走向应有标志，明线有保护管和相关措施。

④、办公室、仓库、生活区宿舍，照明用电应明线敷设，严禁乱拉、乱接电线。

⑤、所有电动工具、用电设备应有漏电保护器，电动设备外壳采用接零保护，并做重复接地。

7.施工组织：

本工程由江苏华电高空工程有限公司委派高空作业技术过硬、施工经验丰富的精干人员组成项目部进行实施。

8.环境保护及文施工

（1）、环保目标：

对噪音源进行控制，对固体废弃物进行分类管理，对涂料等液体污染物实行遮蔽，减少污染。

（2）、文明施工的目标

目标：市级安全文工地。

9.施工工期及验收：

（1）、施工工期根据厂方的要求确定工期。

（2）、施工验收工程按规定标准施工，每施工结束一道工序后，先自检，后由甲方验收合格同意后，方可进行下一道工序。工程全部结束由甲乙双方联合组织验收，经甲方验收认可合格后为工程全部竣工。

5.5烟囱安装转梯质量保证体系

6．工程安全保证措施

6.1安全管理制度：

6.1.1项目施工要根据工程特点,施工方法,劳动组织和作业环境等情况,有针对性的编制安全技术措施。

6.1.2实行安全技术交底制度,开工前,技术负责人要将工程情况，施工方法,安全技术措施等情况向施工人员进行详细的交底。

6.1.3施工现场各种坑、沟、孔洞、易燃易爆场所,变压器周围及易倾覆的设备,要指定专人设置围栏、盖板和安全标志,夜间要设置红灯警示。各种防护措施、警示标志未经施工负责人批准,不得移动和随意拆除。施工现场道路、上、下水、电气线路、材料堆放、临时用附属设施等的平面布置,都要符合卫生、防炎要求,做到安全、文明施工。

6.1.4施工现场存放的易燃易爆品的仓库要落实防火措施,备足防火设施和灭火器材,并经常检查保持良好状态。

6.1.5各种机电设备的安全装置和起重设备的限位装置,要齐全有效，要建立定期维修保养制度,并做好机械台班，维修保养记录。

6.1.6施工现场用电必须符合《中华人民共和国建筑部施工现场临时用电安全技术规范》（JGJ46-88）要求,所有电动设备和电报装置的安装、接线、保养、拆除和移动等工作,均由持证电气人员进行,并编写安全作业指导书。

6.1.7抹灰、刷涂等场所,要采取防尘措施。

6.2安全管理方法：

6.2.1工程开工前，施工必须根据工程结构和施工特点以及施工环境、气候等条件编制施工安全措施。建立安全管理体系，牢固树立“安全第一”的思想，杜绝事故的发生。工程施工负责人必须对安全技术全面负责。

6.2.2实施施工人员安全教育制度，培训合格后，方可上岗。所有高空操作人员必须持有《特殊工种高空作业操作证》上岗操作，严格按照高空作业操作规程操作

6.2.3建立完善的安全管理制度，落实安全负责人，施工中必须配备具有安全技术知识、熟悉安全规程的专职安全检查员。

6.2.4制定各道工序的操作规范和安全注意事项。

6.2.5根据施工现场要求，烟囱四周以烟囱半径10m内为危险区，非施工人员严禁入内，危险警戒区设置围栏和醒目的警戒标志。施工区域，由地面安全员实施警卫防范，并制定警卫制度。

6.2.6施工人员进入施工区域，必须带安全帽，登高作业系好安全带，穿好防滑鞋，严禁高空抛物坠物。对甲方在施工区域的设备，根据要求做好防护设施，严禁乱动乱摸甲方的一切设备。

6.3消防措施

6.3.1贯彻执行“预防为主，消防结合”的工作方针。
