烟囱安装之字梯施工设计及安全保证措施

烟囱安装之字梯施工设计及安全保证措施

一、施工组织设计

1.工程概况：工程名称：烟囱安装40.22mZ型钢折梯。建设单位：襄樊安能热电有限公司：工程范围：从烟囱正负零处向上交替安装50米“Z”字梯至第1层平台：工程地址：襄樊安能热电有限公司厂区内承包方式：包工包料2.施工措施

（1）、整座“Z”字梯由十层扶梯、转身平台10座、每层踏步梯24节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上。

（2）、转身平台安装：将转身平台的托架与支撑在立柱上焊接牢固，接图焊接其它托架及支撑，形成转身平台。

（3）、踏步梯安装：转身平台安装完毕，接图纸设计在上下两个平台之间先进行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，最后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。

（4）、平台扶梯整体防腐（二底二面）。

3.施工顺序：基础及预埋件施工——安装立柱——焊接平台——走梯焊接——铺板成型——栏杆焊接安装——扶梯、平台整体防腐（包括烟囱爬梯平台）。

4.技术措施：

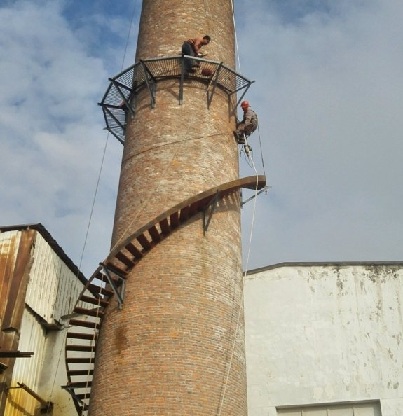

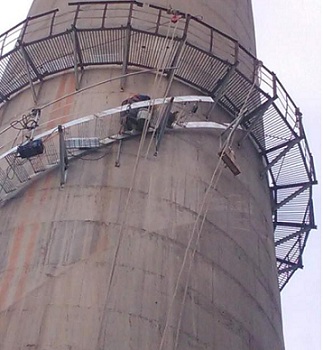

（1）、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，烟囱安装之字梯施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

5.质量保证措施：

（1）、我公司坚持“用户是上帝，质量是生命”的质量方针，认真运作GB/T19002-9002质量管理模式，对不同工程及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。

（2）、扶梯钢构件制作

①、所有操作人员必须严格按技质、安全交底内容执行，要求焊接人员必须持证上岗。

②、焊条应具有出厂合格证或材质报告，要求电焊条使用前应用烘干箱进行烘干，使用埋弧焊接选用的焊丝及焊剂必须与所用的母材相配套。

③、此钢构件制作完成后需进行除锈，要求除锈后涂上底漆，油漆采用人工涂刷，要求保证油漆的漆膜厚度满足设计要求。

④、当几种焊缝要施焊时，应先焊收缩变形较大的横缝，而后焊纵向焊缝，或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。

烟囱之字梯扶梯钢构件安装

①、钢结构吊装过程严格执行《GB50205-95钢结构施工及验收规范》及《GB50221-95钢结构工程质量检验评定表标准》。

②、开工前必须对钢构件外形尺寸、焊接质量进行复验合格后方可施工。施工前必须进行技术交底。

③、施工时特殊工种上岗人员必须有劳动局颁发的上岗证书，施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。

“Z”字梯、平台、爬梯护网等钢构件防腐

①、整体“Z”字梯钢结构安装验收合格后，应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净，焊接部位补涂防锈底漆。

②、工程所用的钢材油漆材料进场必须持有《生产许可证》、《产品质量检验证明单》《产品合格证》，并对产品根据编码密码进行真伪认证。

③、油漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数指配制，配漆、调漆必须由专业人员进行，认真阅读、弄清、弄懂产品说明书，严格配比比例，掌握好调漆浓度。调漆必须使用专用容器、专用工具，调漆量应严格跟踪当日的施工用量，当日调漆当日用完。施工完的油漆表面不得出现针孔、裂纹、脱落、漏涂。涂膜光滑平整，不准有流淌、刮痕、翘皮。

④、涂刷油漆每道间隔时间不少于12小时，经甲方代表同意后方可实施下道油漆工序，油漆表面要求色调一致，涂刷均匀，不得漏涂，无流挂现象。

施工安全措施：

（4）、安全防护措施：

①、该工程坚持“安全生产，责任重于泰山”的指导思想，实行“安全第1，预防为主”的方针，建立以项目经理为安全施工总负责；专职安全员专门负责，各施工组安全员，具体负责的安全施工管理系统。

②、所有施工人员，必须认真遵守安全施工有关规程和业主方的各项厂规厂纪，并通过厂方安监部门的培训学习，考核合格后，方可参加施工。

③、所有施工工人员必须持有高空悬吊作业《特殊工种操作证》上岗，严格按照高空作业规范操作施工。

④、建立健全安全施工规章制度，并严格执行施工“安全协议”的各项条例。厂方安监部门对违反施工安全行为和人员有权处理、处罚。

⑤、进行施工前，首先划设好安全施工区域，用围栏或有醒目安全标志的绳索、围设好安全施工区域，设立多块“高空作业”警示牌，未经许可非施工人员，严禁进入施工现场。

⑥、施工人员进入施工现场必须穿好劳动防护用品，戴好安全帽，登高作业必须系好安全带、安全绳，实行双保险。

⑦、该工程施工所需水、电源，必须经甲方指定的专用现场检修水、电源处搭接。

⑧、该工程施工的机具、起吊绳索，必须检验合格后方可进入工地，使用过程中要求定期、不定期的检查，发现有异立即更换。

⑨、起吊钢构件时，提升或下隆要平稳，避免紧急制动或冲击。专人指挥，信号清楚、响亮、明确，严禁违章操作。构件安装后必须检查其质量，确实命案可靠后方可卸扣。每天工作必须达到安全部位，方可收工。

⑩、施工人员操作时使用的小工具应放入工具包中，随人员上、下，操作使用时，一端用绳索固定好。

⑾、严禁高空抛物、掉物，对铁渣块等施工垃圾做到当日完工、当日清理清扫，做到工完料清。

 (2)、消防措施①、贯彻执行“预防为主，消防结合”的工作方针。

②、烟囱安装之字梯施工现场各作业面，电缆线、控制柜等应指定防火安全责任人，并配备足够的防火器材。

③、施工中使用的易燃易爆物（油漆涂料等）应严格按有关

安全要求进行管理存放。

④、对施工人员进行有关防火、防爆等知识的学习和培训。

⑤、施工区域应严禁吸烟，并设牌警告。

（3）、施工安全用品管理

①、施工使用的安全用品（起吊绳索、座式登高板、安全带等）应建立管理台帐，并进行编号，标识管事。

②、安全用品应定期进行检查、检测经检定不合格品不得使用。

③、材料吊运遇到大风天气，应停止作业。

④、随时接受当地主管安全部门的检查和验收工作。
