“空气质量变好了，看见蓝天的机会也多了。”相信不少市民都深有了解。但是否懂得烟囱新建有这么一群默默付出的前方事变者，每天奔走于不同的地方，时刻关注着环境的变化，对其进行监测，庇护着我们美好的生活环境？昨日，记者跟随江苏市环境监测中心坐烟囱维修的监测人员到工厂监测废水、废气的排放，体验他们在高空、高温环境下作业的艰辛。监测人员个个都是爬烟囱妙手：市环境监测中心坐需要对全市烟囱新建省控污染源企业、国控污染源企业和多家环保名誉查对企业进行监测，还需要针对运作的餐馆企业进行夜间监测事变，烟囱维修工作要做到位此外还有各种临时性任务。每天起码需要出动五六烟囱新建组，每组到各个地方进行检测。偶尔事变到凌晨一两时，第二天一早又要出动，所以监测人员都养成了在车里闭目养神的风尚。

烟囱旋转梯安装技术

一、工程概述:  为了便于监测燃煤锅炉烟气排放情况，贵公司决定在其120m烟囱高度的25米处向下(即H=25m)安装烟气在线检测平台上下用：旋转梯25m；并将烟烟囱爬梯平台护网除锈防腐。根据双方观察现场，结合本公司多年来的施工技术及经验现提出如下施工方案。施工顺序→钢构件加工成型、防腐（底漆一道）→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱爬梯护网除锈、防腐→平台旋转梯整体防腐。

二、旋转梯施工措施：

1、墙板制作：用25×40×8钢板作托架及支撑，主间距为300mm；踏板间距为800mm；栏杆立柱为100×40×5的钢管；上边框采用100×40×5的钢管，框中间用40×4扁铁。平台钢构件制作完成后涂刷防锈底漆二遍。

 2、安装：根据烟囱外壁的尺寸用φ20×20的膨胀螺丝在安装平台的地方先安装墙板支撑点（作为旋转梯的固定点），间距为300mm；然后将踏板焊接组成，再焊接立柱，扶手，护栏安装，使旋转梯形成一连体座；这样就形成一整座旋转梯。

三、烟囱爬梯护网平台防腐：

 1、烟囱爬梯、平台护网防腐：首先，对其进行认真清扫除锈，扫尽表面积尘；其次，对已翘皮、脱落部分用铲刀等专用工具铲除干净，然后用滚筒人工涂刷防腐漆3遍。

四、技术措施：

1、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

 烟囱平台安装结构的布置：

应根据体系特征，荷载的分布情况及性质综合考虑。一般地说要刚度均匀，力学模型清晰，尽可能限制大荷载和移动荷载的影响范围，使其以最短的路线传到基础。

柱间支撑的分布应均匀。

1.烟囱平台构架的主要承重结构，宜沿构架横向布置(一般为平面的短方向) 。

2.烟囱平台构架各层在布置梁格时，应将平台各层的设备等主要荷载直接传到主要承重结构上。

3.由工艺操作等特殊情况要求构架纵向为主要承重结构时，平台必须采取措施(如将构架横向布置成桁架式结构； 或在适当位置加设斜撑等) 。加强平台横向刚度，以保证烟囱平台结构的整体稳定性。

4.烟囱平台构架平面为正方形，或者接近正方形，且采用单向承重结构时，应加强非承重结构方向的侧向刚度。

5.当烟囱平台上有振动设备时(如设有空冷器的平台) ，平台的梁格布置中宜增设斜向小梁，或采用十字交叉式设备梁系，以增加平台的平面刚度，减小烟囱平台振动。

6.烟囱设备梁上翼缘与平台钢铺板间应有焊接。操作烟囱平台的人行通道宽度不小于600mm ，一般为800～1000mm。构架平台四周的通道采用由柱上挑出悬臂梁或三角形斜撑来支撑。一般挑出长度不大于1m 时，可采用悬臂梁超出1m 时，宜采用三角形。

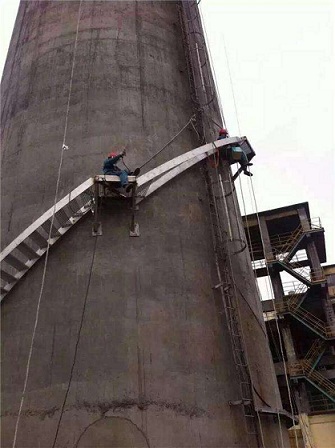

烟囱安装旋转梯焊接安装技术：

（一）烟囱安装旋转梯-烟囱安装爬梯概述：测量→下料→→焊接制作→防腐处理→焊接安装

（二）下料：根据测量的数据备好材料，具体材料（钢板、钢管、角钢）由操作工切割下料，技术员全程指导。材料全部切割好后进行焊接制作，然后进行防腐处理。

（三）烟囱旋转梯安装、烟囱爬梯安装。结合我施工队多年的烟囱爬梯及旋转梯施工经验及贵公司的实际情况，我公司拟定以下施工方案：

 1、本工程采用不搭脚手架、悬吊作业新工艺、新技术进行施工。主要采用“人工登高法”结合保险带、白棕绳等必要的工具进行施工。

2、对100米烟囱顶部平台从下向上依次焊接安装，将第1块踏步板焊接在囱身后，就依第1块板为作业平台依次向上逐步焊接安装。同时准备两台焊机，一台焊接负责焊接安装踏步板，另一台负责焊接栏杆及加固用。

3、在焊接安装平台时，先将平台支撑焊接固定在囱身，后再铺焊平台板。

4、对踏步板、平台及栏杆等焊接处进行油漆防腐。
