一、工程概述：

为了便于监测燃煤锅炉烟气排放情况，山东日照市凌云海糖业集团有限公司决定在其120米烟囱高度正负零向上30米处(即H=30m)安装烟气在线检测平台一座及之字梯30米并在平台上方沿筒壁打检测孔洞6个。根据双方观察现场，结合本公司多年来的施工技术及经验现提出如下施工方案。

施工顺序→钢构件加工成型、防腐→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱外壁刷色环及写字→平台及钢楼梯梯整体防腐。

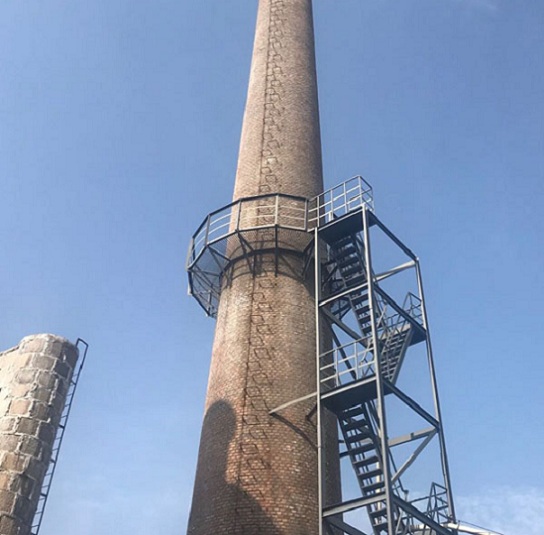

二、烟囱安装检测平台施工措施：1、平台制作：用70×70×7角钢作托架及支撑，主间距为800mm；平台中间为φ16的圆钢；栏杆竖筋为60×60×6的角钢；上边框采用50×50×5的角钢，框中间用40×4扁铁。平台钢构件制作完成后涂刷防锈底漆一遍。

2、烟囱检测平台安装：根据烟囱外壁的尺寸用φ20×20的膨胀螺丝在安装平台的地方先安装上下三角支撑点（作为平台的固定点），三角支撑占间距为1000mm；然后将托架和支撑组成，构件按等份（800mm）从爬梯两侧开始垂直焊接安装，使之形成一连体平台底座；最后在平台底座外侧焊接栏杆和上边框，并在底座铺上踏步板（由φ16的圆钢焊成），这样就形成一整座平台。

三.烟囱安装钢楼梯施工措施：

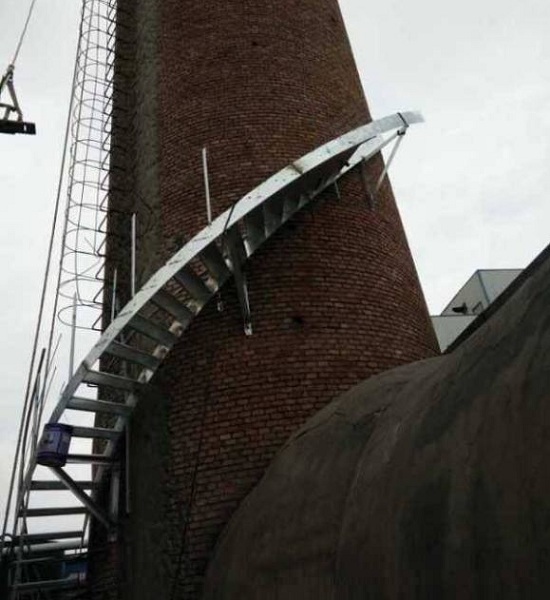

1、整座钢楼梯由六层扶梯、转身平台六座、每层踏步梯22节、栏杆等组成，每个转身平台伸出两根槽钢与烟囱筒壁相连，焊接前在每个法兰上用钻头打孔，并配备4根紧固膨胀螺丝紧固在烟囱外壁上。

2、转身平台安装：将转身平台的托架与支撑在立柱上焊接牢固，焊接其它托架及支撑，形成转身平台。

3、踏步梯安装：转身平台安装完毕，接设计在上下两个平台之间先进行扶梯两侧主墙板（钢板）进行连接焊接，接着进行踏步板焊接，最后在踏步扶梯外侧焊接栏杆和上边框，这样就形成一整座踏步扶梯。

4、平台扶梯整体防腐：油漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数指配制，配漆、调漆必须由专业人员进行，认真阅读、弄清、弄懂产品说明书，严格配比比例，掌握好调漆浓度。调漆必须使用专用容器、专用工具，调漆量应严格跟踪当日的施工用量，当日调漆当日用完。施工完的油漆表面不得出现针孔、裂纹、脱落、漏涂。涂膜光滑平整，不准有流淌、刮痕、翘皮。涂刷油漆每道间隔时间不少于12小时，经甲方代表同意后方可实施下道油漆工序，油漆表面要求色调一致，涂刷均匀，不得漏涂，无流挂现象。
