烟囱安装航标灯施工方案

发布日期:2021-07-28    人气:106    栏目:技术中心

烟囱安装航标灯施工方案

  1、编制依据 n4R ]+&*

  1.1《烟囱照明防雷接地图》(第40-F3563S-D1406电气部分) 30BR 0C

1.2《电气照明装置施工及验收规范》(GB 50259-96)?   2X^iV09

1.3《电气装置?  安装工程质量检验及评定规程》(DL/T5161.17-2002 第17部分:电气照明装置施工质量检验) i _8zj j7

1.4《电力建设安全工作规程》 (火力发电厂部分) a YR\ < 02

  2、工程概况及工程量 k|fh\F +$

  1.1工程概况 4t*<+ H% BEKIRLI2×600MW西安电厂#1机组烟囱照明工程,包括:航空障碍照明安装,烟囱照明安装等。 ym[+Rw

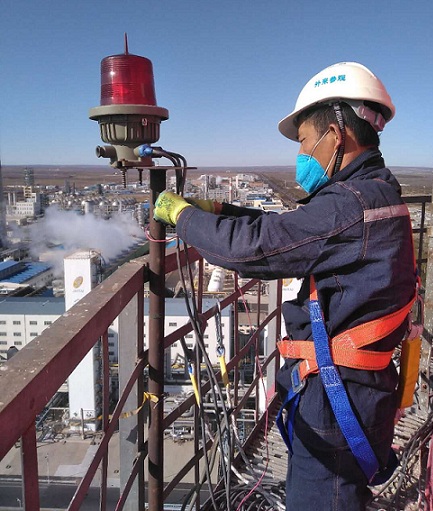

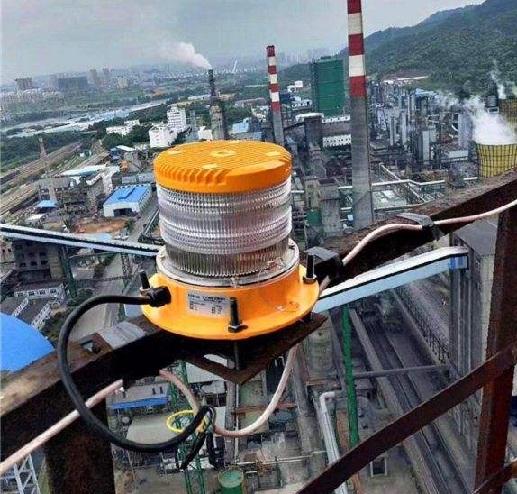

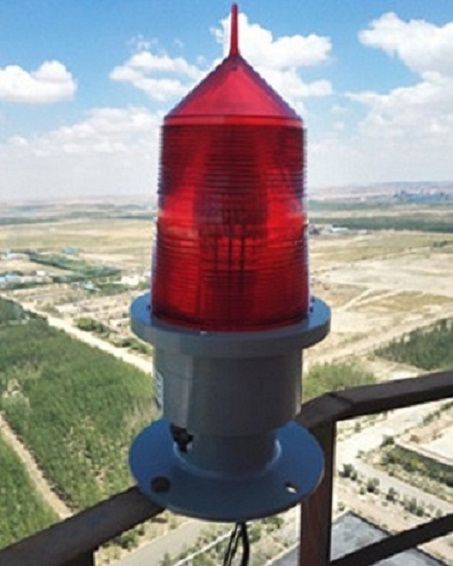

  航空障碍照明,在70.0m及143.0m处的外筒壁外侧各装置4盏全自动航空障碍灯,为感光元件控制。 -tRkrV]K

  烟囱照明装置,在烟囱两侧入口处各布置一盏吸顶灯。0.0m层及以上四层钢平台上每层各布置6盏100W三防灯,钢梯休息平台上方各布置1盏70W三防灯。装置总容量6.34/10.67(kW/A)。 Lq[A*`^

  1.2工程量 83B\+]{hD

  φ25热镀锌焊接钢管,长度1200m;照明装置安装范围:烟囱0m~140.0m所有钢平台及钢梯休息平台处。 "3v7 gtGG

  3、工程进度安排 ~xP ?Szf

  电气照明安装:2010年05月26日~2010年06月28日 FV`3,NFk

  4、烟囱安装航标灯施工准备工作及条件 ZjE~W>pkQ

  4.1施工人员准备 oJhEHx[f

  4.1.1所有参加施工人员必须经过安全、质量培训并考试合格。要求施工工人技术熟练,熟悉施工的程序和方法,能正确使用各种工器具并能独立操作。 p0"BO4({{

  4.1.2人员配备:施工组长 1人 、电工3人、 焊工 1人。 "tpvENz2s

  4.2施工工机具准备 :p,c%"? 8

  序号 工器具 数 量 序号 工器具 数 量 9Y;}JVS

  1 6’管刀 1把 8 管钳 2把 _.u~)Q `6

  2 弯管机 1台 9 电工工具 3套 hLu &lY

  3 台虎钳 1台 10 圆锉 5把 r7zf+a]

  4 水平尺 2把 11 冲击钻 1台 SZNFE

  5 钢直尺 3把 12 500V摇表 1台 Z`e$~n[1](Bh

  6 卷尺 4把 13 数字万用表 1台 #1gTp[1]b+t

  7 钢锯弓 2把 14 手动套丝机 1台 >?H

  所有工器具施工前检查工作性能、工作状态; jJiCF,m

  4.3材料准备 89 _&X[X 热镀锌焊接钢管镀锌层均匀,管体无损坏变形。表面无显著的凹凸不平,内壁应光滑。 gEX:S(1 QP 仔细检查、核对施工用所需电缆、导线及电源箱开关灯具等,清点无误后,按规格存放,摆放整齐,做好防雨、防火、防损坏、防污染等措施。

-r>n8`W

  5、工作程序及施工方法 F>hVrUD8

  5.1工作程序 -Hl[1]\j (D7

  5.1.1本工程工作内容 7!]k#|u

  包括电缆保护钢管敷设,照明线穿设,照明灯具安装。 YB(#]H|8S

  本电气安装工程电源进线电缆均采用热镀锌焊接钢管敷设保护,引致设备处采用金属软管及自固式接头。 *R1d4|/G

  5.1.2电气安装施工程序 +LvZ87O^~

  材料进场、施工准备→电缆管预制加工及敷设→照明箱安装→穿带铁丝→电缆、导线穿设→开关安装→照明灯具安装→设备接线→系统调试、通电试验→验收移交 r)*_,Fo

  筒壁电缆管敷设、穿线、灯具安装要随同钢平台、钢梯安装施工同步进行作业。 ^+YGSg7

  5.2施工方法 4.$hHFqS^5

  5.2.1 电缆管敷设 Av\[1] 0GqF

  5.2.1.1 烟囱竖向电缆管沿着钢梯附着部位向下敷设,环向电缆管根据钢平台环向敷设。 @idp8J[td

  5.2.1.2 作业前仔细审阅施工图纸,明确设计意图,依据图纸、规范要求,确定电缆敷设管位置。 B@: XC&R^

  5.2.1.3 按照施工图位置及到货设备情况进行敷设。 *AJez hR

  5.2.1.4 根据现场情况切割加工,切割后电缆管两端管口用圆锉打磨光滑,应无毛刺和尖锐棱角,以防刮伤电缆,及穿线时减少阻力。 p5D3J[?N

  5.2.1.5 电缆管敷设时应保证与筒壁距离大体一致,保持一定间隙。电缆管敷设完毕后,管口及时封堵,防止其它杂物进入。 KH C dO

  5.2.1.6 电缆管安装要牢固,竖向电缆管固定,固定点布置均匀。镀锌管镀锌层破损处应涂以银粉漆。 iKCTYXN1(

  5.2.1.7 金属软管敷设,钢管与电气设备、器具间的电线保护宜采用金属软管,金属软管长度不宜大于2m。金属软管,中间不应有接头,与设备、器具连接时,应采用自固式接头,连接处应密封可靠。 7cQHRM+1

  5.2.1.8 电缆管接地形式采用TN-C-S系统。 =?Am*$wGI

  5.2.2 照明配电箱安装 `dq3 =

  5.2.2.1 照明配电箱内的交流、直流或不同电压等级的电源,应具有明显的标志。

2v; 7ohK

  5.2.2.2 导线引出面板时,面板线孔应光滑无毛刺,金属面板应装设绝缘保护套。 "#"Fp&Z7

  5.2.2.3 照明配电箱应安装牢固。安装时,照明配电箱四周应无空隙,其面板四周边缘应紧贴墙面。箱内外清洁,箱盖、开关灵活, f

  5.2.2.4 照明箱、柜安装位置应准确,照明箱安装高度为设备中心对地1.5m。 _S7M5{U_

  5.2.2.5 照明配电箱内,部件齐全,箱体开孔合适,切口整齐。零线经汇流排接,无绞接现象,应分别设置零线和保护地线(PE线)汇流排,PE 线安装明显牢固,零线和保护线应在汇流排上连接,不得绞接,回路编号清晰,接线整齐。 Yk*57&Q

  5.2.2.6 照明配电箱内装设螺旋熔断器,其电源线应接在中间触点的端子上,负荷线应接在螺纹的端子上。 2ucsTh@

  5.2.3 穿线 ($ 1

      5.2.3.1 当所有电气设备就位后,检查无误即可穿线。所有接线必须在接线盒、设备及配电箱内进行。接头处不得增加电阻值、降低机械强度及降低绝缘强度。 `

E1_S

  5.2.3.2 切削绝缘层时防止划坏线芯,导线表面氧化层、污物清理干净方可做头。做头要规范科学,露出的线芯长度应符合规范要求。导线做头后及时用黑胶布包好绝缘。 }sN9QgE

  5.2.3.3 管内穿线安装要求:钢管在穿线前,应首先检查各个管口的护口是否整齐,如有遗漏或破损,均应补齐或更换。当管路较长或转弯较多时,可在穿线的同时往管内吹入适当的。 . I9] `Q

  5.2.3.4 穿线时,同一交流回路的导线,必须穿入同一管内,不同照明种类、不同回路、不同电压以及交流与直流的导线,不得共管敷设。穿入管内导线包括绝缘层的总截面积,不应大于管子内截面积的40%,且穿入的导线应能满足日后维修更换要求,杜绝死线。 1* Fvx-U

  5.2.3.5 导线在管内严禁有接头和扭结,如有接头必须在箱、盒内。导线在盒、箱内应预留长度。在接线盒、开关、插座及灯头盒内导线应预留长度150mm,在配电箱内预留长度为配电箱周长的一半,出户导线应预留1.5 米。 jnLo[Cf,H8

  5.2.4开关安装 u:>3j,Cs

  5.2.4.1 安装开关时,要保证各盒体安装高度一致,开关安装的位置应便于操作,开关边缘距门框的距离宜为0.15~0.2m;开关距地面高度为1.3m。 as47eZ0\

  5.2.4.2 装设完后检查开关接点接触是否可靠、操作是否灵活,并将金属外壳与接地线可靠连接。9h-o|

  5.2.4.3 安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品,开关的通断位置应一致,且操作灵活、接触可靠。 7bW!u*v-c

  5.2.4.4 相线应经开关控制。 g(F*Y> hk

  5.2.4.5 暗装的开关应采用专用盒;专用盒的四周不应有空隙,且盖板应端正,并紧贴墙面。 k=

/|?%?

  5.2.5 照明灯具安装及设备接线 [1]8t 35j

  5.2.5.1 灯具及其配件应齐全,并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。 4 ~|TKd{

  5.2.5.2 根据灯具的安装场所及用途,引向每个灯具的导线线芯小截面应符合设计要求。 N qfD?Y

  5.2.5.3 灯具不得直接安装在可燃或不牢固构件上;当灯具表面高温部位靠近可燃物时,应采取隔热、散热措施。 uNGxz*e

  5.2.5.4 室外安装的灯具,距地面的高度不宜小于3m。 @ tp7tB ;

  5.2.5.5 相线应接在中心触头的端子上,零线应接在螺纹的端子上。 7CN[Z9Y^}

  5.2.5.6 灯头的绝缘外壳不应有破损和漏电。 ,^Srd-20

  5.2.5.7 按设计位置安装灯具支座、整流器等。灯具支座要紧贴建筑物表面,灯线由支座底孔穿出,将导线穿过金属软管与镇流器连接,镇流器再与照明线连接。 NB#*`|qt

  5.2.5.8 灯具支座安装前,要将安装位置处理平整,再用冲击钻钻眼,打塑料胀拴,用自攻螺钉固定。当设备固定孔与螺帽尺寸无差别时,自攻螺钉要配置垫片。

~0{Kga

  5.2.5.9 灯具安装就位高度为离地3m。 >^ar$T;Ys

  5.2.5.10 防水防尘灯等灯具安装前,将固定支座安装牢固,按照说明书要求安装。室外安装灯具按设计及厂家要求加装防雨设施。 0-~x[\>>

  5.2.6 送电试运行 [1](` Mz.VN

  根据情况,分部投入各区域的正式照明,通电试运行,以检查供电回路的安装的正确性及检查灯具和光源的质量,通电前测量电气线路的绝缘电阻。 odn`%ok

  线路通电检查前,需装用电设备,并关断各用电设备的开关,插上路熔丝,合上总开关及分路开关后,用测电笔检查各用电器是否带电,若一切正常,则可对线路进行通电试验。 >U /g*[ >

  5.2.7 检查与验收 $NRb[1]

  5.2.7.1 验收前对线路进行绝缘性的测定,然后通电检查。 j]D = \

  5.2.7.2 工程交接验收时,应对下列项目进行检查: 0l@+xS;

  5.2.7.2.1 安装的灯具、开关及照明配电箱(板),其规格型号。 >D#}B1(!

  5.2.7.2.2 灯具的固定措施。 Y\|J1I,Z4

  5.2.7.2.3 照明配电箱(板)的安装和回路编号。 %.U{):lNx

  5.2.7.2.4 回路绝缘电阻测试和灯具试亮及灯具控制性能。 W (=B [1]H

  5.2.7.2.5 接地或接零。 p00?AcUTq

  6、作业的质量标准及要求

=1[g`b

  按《电气装置安装工程质量检验及评定规程》(DL/T5161.17-2002 第17部分:电气照明装置施工质量检验)控制质量,质量等级为优良。 ~m U_ ?`o

  6.1、质量验收以设计图纸、电力建设施工、验收质量验评标准 nHrCS fK

  6.2、安装工程质量检验及评定规程 -=IM8Dny

  6.2.1、插座、开关安装 表1.0.2 x&vD,|V!

  6.2.2、照明灯具安装 表2.0.2 Th^-#H-

  6.2.3、照明配电箱(板)安装 表3.0.2 1D6O=j\

  6.2.4、电缆管敷设表2.0.2 s+- aHn

  6.2.5、配线 表2.0.2 Am $L

  序号 检查项目 检查级别 质量标准 标准依据 Rs\0

  1 开关 二级 1、安装位置高度 按设计规定 s3 $Q_8H

  2、开关接线方式 接相线 .??RjH6W

  3、固定强度 牢固 《电气装置安装工程质量检验及评定规程》DL/T5161.17-2002表1.0.2 MNC!3(D\R

  2 照明灯具 三级 1、引出线截面 按设计规定 i-d# s

  2、引出线和灯具端子连接 紧固,绝缘良好 +~O{ UGB=

  3、固定螺丝,点数 按制造厂家规定 =i?,y +<

  4、密封有特殊要求的灯具 按制造厂规定 H>6;-I

  5、金属外壳接地或接零 按设计规定 《电气装置安装工程质量检验及评定规程》DL/T5161.17-2002表2.0.2 G9

Tix\SpF

  3 照明配电箱 二级 1、固定强度 牢固 ^^uD33@_-

  2、导线与端子连接 紧固 IoOnS)

  3、回路绝缘 ≥0.5MΩ c\MDOD%9

  4、箱(板)多余孔洞封堵 严密 《电气装置安装工程质量检验及评定规程》DL/T5161.17-2002表3.0.2 )W |jt/

  4 电缆管敷设 三级 1管路水平、垂直误差 横平竖直《电气装置安装工程质量检验及评定规程》DL/T5161.16-2002表2.0.2 U:hC! t:

  5 配线 三级 1、连接 紧固,不承受拉力 3 ?~+5DU

  2、导线在补偿装置内的长度 有适当余量 QPE.?b-S

  3、导线间及导线对地绝缘 ≥0.5MΩ  Ct+%

  4、保护地线连接 可靠 《电气装置安装工程质量检验及评定规程》DL/T5161.16-2002表2.0.2 u6T?oK9j

  7、质量控制点及预防措施 +Q0-jS #d

  序号 质量控制点 常见的质量问题 预防措施 F6VIH(

  1 照明管弯制 弯瘪 选配合适的模具,掌握好弯曲半径 o{W] mr3D

  2 管口处理 毛刺 保证每个管口都进行打磨 @ibPL+~-_

  3 照明管固定 不牢固 靠筒壁用卡子固定 X.9MOdG70

  4 灯具安装 不牢固 需要钻眼的基体要处理平整,深度符合要求,螺丝拧紧 ?u!AHSr(

  5 电气设备安装 变形 钻孔位置找准后方可开钻,严禁使用机械力强行安装 z>;+>XXgx

  6 导线连接 接头包扎不好 包扎紧密、均匀,且不低于原绝缘强度 ]GKx[F{)

  7 照明箱安装 内部脏乱 内部清理要彻底,干净、无杂物 -8 =u{n

  8、安全文明施工标准及措施 $

: m87cR~

  8.1总体安全标准及措施 .|`=mx

  8.1.1 进入施工现场正确穿戴劳动保护用品。 f,inQ2f}d

  8.1.2 所有施工人员必须经体检合格后,方可参加施工。 )pn?7DIXG

  8.1.3 工作前了解设备及材料情况,检查是否符合图纸、设计,核对已做的安全措施是否符合要求,并做技术交底。 4{[1]WV

  8.1.4 高空作业不得随意上下抛掷物品,要用合理使用传递绳和工具袋,吊装物品要由起重工指挥。 7 P^{*!

  8.1.5 工作完毕后,认真清理好现场,做到工完料净,场地清洁。 "u8o?8+q~

  8.2送电试运安全标准及措施 iZ6C8HK&&

  8.2.1 电气接线规范、美观,连接可靠,编号正确、齐全。电缆孔洞封堵完。 [1]q&dRh

  8.2.2 安装完成后,标明系统和回路,标记要清晰、准确。 Q>a7Ps@~

  8.2.3 送电前检查各系统及回路,确保正确;电气设备应满足绝缘要求。 Dq%r ! )

  8.2.4 设备的送电由专人进行,其它人员不得送电。 }A-)36

  8.2.5 通电试验时要和机务配合,有专人指挥,通讯应通畅。 /.kna4k

  8.3高空作业安全标准及措施 Ma=6kX]

  8.3.1 高空作业必须系好安全带,安全带要挂在施工点上方牢固可靠的地方,必要时可在施工作业点下方设安全网。 `KJYm|@ i

  8.3.2 在平台上工作前,仔细检查工作点周围安全围栏,保证其安全可靠。 =Q8H]-F

  8.3.3 必须搭设作业用脚手架时,搭设应符合标准,牢固耐用,使用前检查脚手架的安全情况。 S|q!? /jqj

  8.3.4 需要使用防滑梯时,必须设人扶助。 P 5qa:<

  8.4带电作业安全标准及措施 hLytKPgt

  8.4.1 在电源进线对侧开关悬挂警示牌。 TcKvSdr

  8.4.2 带电作业必须使用有绝缘柄的工具,施工前检查确认绝缘良好。

0ve`[1]

  8.4.3 需在带电区域安装设备时,应在设备可能碰到的周围导体上预先盖上绝缘胶皮或隔板。 o!=l B fI

  8.4.4 带电作业时,必须设置监护人,以便随时采取停电或其它保护措施。 q1TW?\pjb:

  8.4.5 施工中所使用的电动机具必须有漏电保护器,电气设备外壳必须接地良好。 :(l ?$^ M

  8.4.6 带电设备必须有明显标志。 5rf-H;`

  8.4.7 在工作中如遇到异常情况或开关跳闸时,应立即停止工作,保持现场,待查明原因证实与本工作无关时方可继续工作。 o4/I1Mq

  8.5危险源、危险点防范措施一览表 i[2bmd?!H

  序号 作业项目 可能导致事故 事故结果 控 制 措 施 责任人 监察人 bC A2ik

  1 烟囱照明安装 高处坠落 重伤/死亡 参与高处作业人员必须系好安全带 U R1JbyT

  严禁沿设备攀爬 bB:r]*_ s]

  严禁踩在栏杆上进行作业 {K45~ha9!m

  上下钢梯时,抓稳扶手,防止滑落 .-# 6n

  使用梯子进行登高作业时,必须有人扶稳 刘迎彬 吴国民 t;.^K\S4

  物体打击 重伤/死亡 ^)f{q)to

  使用的小型工机具要设置安全绳,施工平台上的材料摆放要可靠,设置废料回收箱,并做到施工材料随手清。 b^[-W_y

  严禁抛掷物件。 f0 uUbJ5

  施工区域下方严禁人员逗留,烟囱入口处设置警戒线,设专人监护。 nT-.L}1@

  起吊物件,容易散落的管状物件一定要捆扎牢固方可起吊。 刘迎彬 吴国民 bA@ /B

  触电 重伤/死亡 电动工具使用前,仔细检查电线绝缘皮是否有破损或漏电,及时修复或更换。

PrS]

  拉闸合闸必须设专人操作,通过对讲联络,待指令明确后方可操作。 <<- 3 a  需带电操作时,必须戴好绝缘手套,所使用的电工工具必须绝缘性能良好。 )uQ-YC(0

  所有电气设备必须有漏电保护器及良好的接地,且接地电阻测试合格。 UL 86-R!

  通电试验时,必须是人员就位完成,各项准备工作就绪后进行。并由专职电工操作,并设置监护人。

Qq#Ff\|4u(

  飞溅 重伤 使用冲击钻,戴好防护镜,严格按照操作说明进行操作,专人操作。

9、照明安装安全技术交底 }[1].0Bl&\UK

  所有参与烟囱照明施工人员,均要参加安全、技术交底,且签字确认,形成记录。 p"Ot5!F >
