烟囱安装避雷针的方法

发布日期:2022-01-21    人气:11824    栏目:工程业绩

烟囱安装避雷针的方法

烟囱安装避雷针的方法

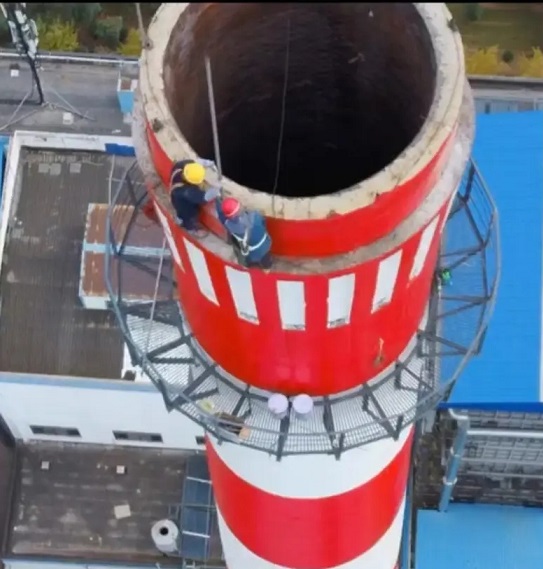

烟囱安装避雷针工程时,所有用到的金属部件必须进行相应地防腐操作。安装时仔细研究避雷针的安装要求,一般情况下,避雷针是垂直安装在烟囱顶部的,允许出现的偏差值应该是少于1/1000。

烟囱安装避雷针时一般接头处是运用搭接焊的工艺进行接口的衔接,要保证足够的强度,按照国家最新安装避雷针的相应要求,避雷针的接口的搭接长度不得小于3cm,这样才能保证避雷针整体的稳固性。

烟囱更换避雷针的时候,避雷针通常是选用圆钢制作而成的产品,同时因为烟囱高度的不同,正常要求圆钢的直径大小不得小于下列数值:

1) 首先根据本次烟囱安装避雷针工程施工工程的图纸要求,在新建烟囱之前在搭埋地基和在进行土建施工的时候,就预埋好地脚螺栓等。

2) 根据本次烟囱安装避雷针工程的要求,按本次工程设计要求,将避雷针的材料按照长度分成上、中、下三节进行下料。如果避雷针的针尖采用钢管制作,则需要先将上节钢管的某一个尖端将其磨成锯齿形,用手锤收尖后进行焊缝磨尖、涮铝等作业,依照此法,将避雷针的中部和下部进行相应地处理。

烟囱更换避雷针的时候,避雷针通常是选用圆钢制作而成的产品,同时因为烟囱高度的不同,正常要求圆钢的直径大小不得小于下列数值,避雷针在更换过程中需要严格按照相应的标准和方式使用,:

(1)、烟囱安装避雷针时如果是安装的独立避雷针,则这种避雷针的直径一般是18mm镀锌圆钢。

(2)、如果是安装在屋面上的避雷针,一般是选用直径18mm镀锌钢管。

(3)、如果是在水塔顶部安装避雷针,则选用直径为18mm或30mm的镀锌钢管?

避雷针在设计和使用过程中需要严格按照相应的标准和方式进行安装和更换,保证能够在实际的使用方式中产生良好的性能优势。

1、适用范围

镀锌扁钢接地线、裸铜排接地线施工。

2、施工流程

3、工艺流程说明及注意质量控制要点

(1)施工准备

A、技术准备:熟悉施工图纸和设计对接地网施式技术要求,熟悉接地网施工规范。

B、材料准备“根据设计规格和型号,结合工程用量进行接地网用镀锌扁钢、角钢(或铜绞线、铜排、铜棒、铜包钢等)等材料准备;对到达现场材料的规格、质量、外观等进行必要的检查。

C、人员组织:技术人员,安全、质量负责人,焊工及安装人员。

D、机具准备:电焊机、切割机、气焊、接地沟开挖用机械设备或工具等。

(2)接地沟开挖

A、根据主接地网的设计图纸对住接地网敷设位置、网格大小进行放线。

B、按照设计或规范要求的接地深度进行接地沟开挖,深度按照设计或规范要求的最高标准为准,且留有一定的裕度。

C、接地沟宜按场地或分区进行开挖,以便记录完成情况,同时确保现场的文明施工。

(3)垂直接地体加工

A、按照设计或规范要求长度进行垂直接地体的加工。

B、镀锌角钢作为垂直接地体时,其切割面在设前需进行防腐处理。

C、为了便于垂直接地体按照,垂直接地体的下端部应加工成锥形。

D、为了避免垂直接地体安装时,上部敲击部位的损伤,宜在上端部敲击部位进行相应的加固。

(4)垂直接地体的安装

A、按照设计图纸的位置安装垂直接地体。

B、为了便于垂直接地体与水平接地体塔接处的焊接,宜在垂直接地体未埋入接地沟之前在垂直体上焊接一段水平接地体,水平接地体必须预制成弧形或直角形与垂直接地体进行塔接。

C、铜棒、铜包钢垂直接地体与水平接地体焊接可靠。

D、垂直接地体上端的埋入深度必须满足设计或规范要求,按照结束后在上端敲击部位进行防腐处理。

E、垂直接地体的间距应大于其长度的2倍,且不应小于5m。
