一、工程概述:  为了便于监测燃煤锅炉烟气排放情况，贵公司决定在其120m烟囱高度的25米处向下(即H=25m)安装烟气在线检测平台上下用：旋转梯25m；并将烟烟囱爬梯平台护网除锈防腐。根据双方观察现场，结合本公司多年来的施工技术及经验现提出如下施工方案。施工顺序→钢构件加工成型、防腐（底漆一道）→安装平台→支架焊接→安装之字梯→栏杆焊接→烟囱爬梯护网除锈、防腐→平台旋转梯整体防腐。

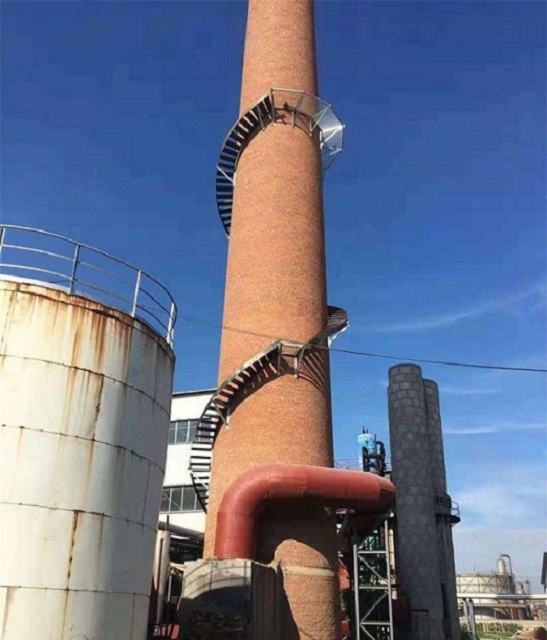

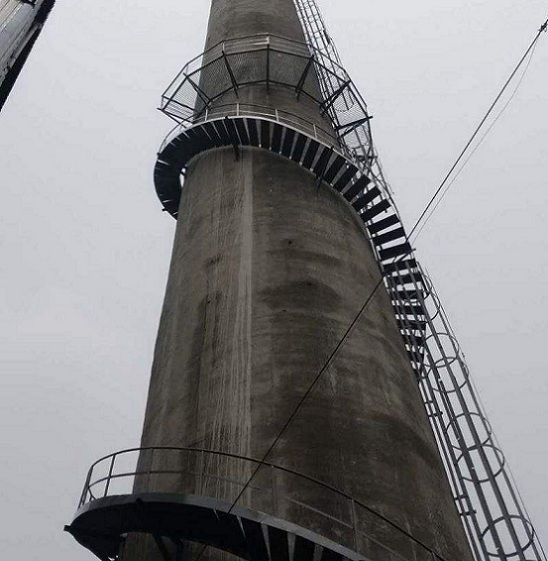

二、烟囱安装旋转梯施工措施：

1、墙板制作：用25×40×8钢板作托架及支撑，主间距为300mm；踏板间距为800mm；栏杆立柱为100×40×5的钢管；上边框采用100×40×5的钢管，框中间用40×4扁铁。平台钢构件制作完成后涂刷防锈底漆二遍。

 2、安装：根据烟囱外壁的尺寸用φ20×20的膨胀螺丝在安装平台的地方先安装墙板支撑点（作为旋转梯的固定点），间距为300mm；然后将踏板焊接组成，再焊接立柱，扶手，护栏安装，使旋转梯形成一连体座；这样就形成一整座旋转梯。

三、烟囱爬梯护网平台防腐：

 1、烟囱爬梯、平台护网防腐：首先，对其进行认真清扫除锈，扫尽表面积尘；其次，对已翘皮、脱落部分用铲刀等专用工具铲除干净，然后用滚筒人工涂刷防腐漆3遍。

四、烟囱安装旋转梯技术措施：

1、该工程采用不搭脚手架，高空悬吊座式登高板施工操作。作业时用φ25的钢筋做成“S”型钢钩在烟囱下层平台固定位置固定紧，在“S”形钢钩挂上滑轮再用一根φ18m/m的白棕绳穿过滑轮并在一固定位置锚紧，白棕绳的另一端固定一个“U”形铆锁，活动座式登高板固定在“U”形铆锁上，施工人员在活动座式登高板上进行操作。施工操作时，在烟囱下层平台栏杆外侧部位固定一根简易扒杆，扒杆上固定好1T滑轮一只，用φ18mm的白棕绳作垂直运输钢构件。

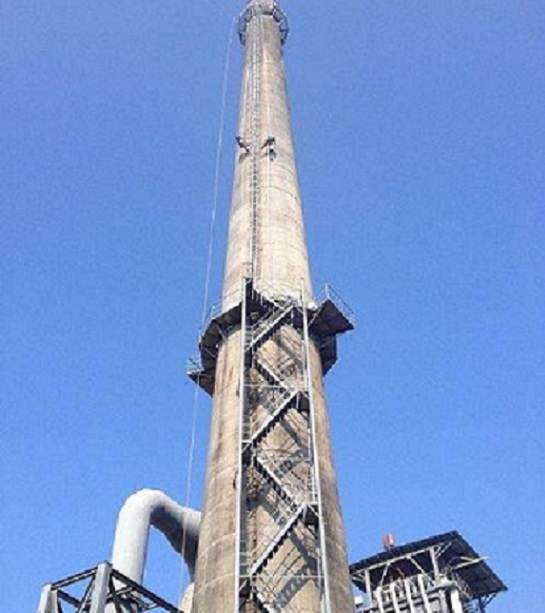

烟囱平台安装结构的布置：

应根据体系特征，荷载的分布情况及性质综合考虑。一般地说要刚度均匀，力学模型清晰，尽可能限制大荷载和移动荷载的影响范围，使其以最短的路线传到基础。

柱间支撑的分布应均匀。

1.烟囱平台构架的主要承重结构，宜沿构架横向布置(一般为平面的短方向) 。

2.烟囱平台构架各层在布置梁格时，应将平台各层的设备等主要荷载直接传到主要承重结构上。

3.由工艺操作等特殊情况要求构架纵向为主要承重结构时，平台必须采取措施(如将构架横向布置成桁架式结构； 或在适当位置加设斜撑等) 。加强平台横向刚度，以保证烟囱平台结构的整体稳定性。

4.烟囱平台构架平面为正方形，或者接近正方形，且采用单向承重结构时，应加强非承重结构方向的侧向刚度。

5.当烟囱平台上有振动设备时(如设有空冷器的平台) ，平台的梁格布置中宜增设斜向小梁，或采用十字交叉式设备梁系，以增加平台的平面刚度，减小烟囱平台振动。

6.烟囱设备梁上翼缘与平台钢铺板间应有焊接。操作烟囱平台的人行通道宽度不小于600mm ，一般为800～1000mm。构架平台四周的通道采用由柱上挑出悬臂梁或三角形斜撑来支撑。一般挑出长度不大于1m 时，可采用悬臂梁超出1m 时，宜采用三角形。
